上篇說到AC-DC轉換器兩種方式中的其中一種變壓器式AC-DC轉換器，今天我們來了解一下開關式AC-DC轉換器。

開關方式

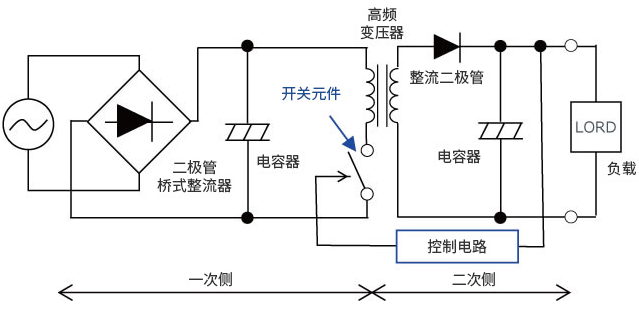

這是普通AC/DC轉換器的開關方式電路結構。

【開關方式的電路結構示例】

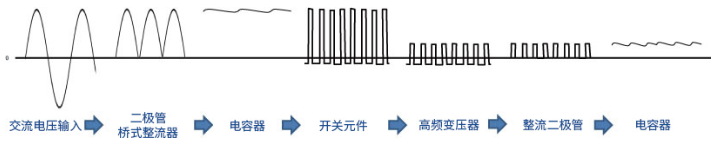

下圖顯示了開關方式電壓波形的變化。
變壓器方式是首先通過變壓器進行AC/AC降壓，而開關方式是直接用二極管橋式整流器對交流電壓進行整流。由于普通家庭的用電電壓為AC100V或AC200V，所以二極管橋式整流器必須具有可承受高電壓的規格。
接下來，用電容器平滑直流電壓（脈沖電壓）。電容器同樣需要耐高壓的電容器。
然后，通過開關元件的ON/OFF對直流電壓進行斬波（切割），并經過高頻變壓器降壓后傳送到二次側。此時，斬波波形變為方波。
與家用頻率（50/60Hz）相比，開關元件使用的頻率更高（例如，100kHz）。由于高頻工作，所以可以實現變壓器的小型化、輕便化。

【開關方式的波形推移】

在二次側利用整流二極管對方波進行半波整流，之后用電容器對其進行平滑，并輸出直流電壓。
開關方式是利用控制電路控制開關元件，獲得穩定的預期的直流輸出（例如，DC12V）的方式。
與變壓器方式相比，開關方式由開關元件和控制電路組成，電路結構較復雜，但由于基于高頻控制可以使用小型變壓器，所以有助于設備小型化，這是它的一個很大的優點。
