SOC跟SIP（系統級封裝）的區別在哪里？

老虎說芯|Tiger Chip|

2024-10-22 12:19:09 854

SoC（系統級芯片）與SiP（系統級封裝）兩種技術都是現代集成電路發展的重要里程碑，它們都能實現電子系統的小型化、高效化和集成化。

一、SoC（系統級芯片）和SiP（系統級封裝）的定義及基本思路

SoC（System on Chip）——將整個系統“擠”進一個芯片

SoC 就像一棟高樓，把所有的功能模塊都設計、集成到同一個物理芯片上。SoC的核心思想是將整個電子系統的核心部件，包括處理器（CPU）、存儲器、通信模塊、模擬電路、傳感器接口等多種不同功能模塊全部集成在一個芯片上。SoC的優勢在于高度的集成化和小體積，使得它在性能、功耗和尺寸上有極大的優勢，尤其適用于高性能、功耗敏感的產品。蘋果手機中的處理器就是SOC芯片。

打個比方，SoC就像一個城市的“超級大樓”，大樓內部所有的功能都已經設計好，各種功能模塊像不同的樓層：有的是辦公區（處理器），有的是娛樂區（存儲器），有的是通信網絡（通信接口），所有這些模塊都集中在同一棟大樓內（芯片上）。這使得整個系統在一塊硅片上運行，擁有更高的效率和性能。

SiP（System in Package）——把不同的芯片“拼”在一起

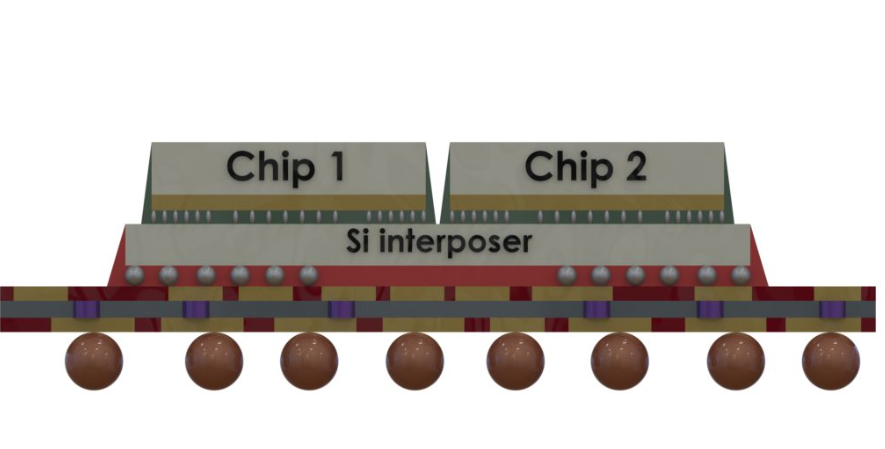

SiP技術的思路則不同。它更像是將一個系統中的多個不同功能的芯片封裝在同一個物理封裝體內，它更注重通過封裝技術把多個功能芯片組合在一起，而不是像SoC那樣通過設計集成到單一芯片。SiP允許多個芯片（處理器、存儲器、RF芯片等）并排或堆疊封裝在同一個封裝模塊中，形成一個系統級解決方案。SIP封裝示意如下：

可以把SiP類比為組裝一套工具箱。工具箱內可以有不同的工具，比如螺絲刀、錘子、電鉆等，它們雖然是獨立的工具，但都被統一放入了一個箱子里，隨時可以組合使用。這樣做的好處是，每個工具可以單獨開發、生產，*終可以按需求“拼”到一個系統封裝中，靈活而且快速。

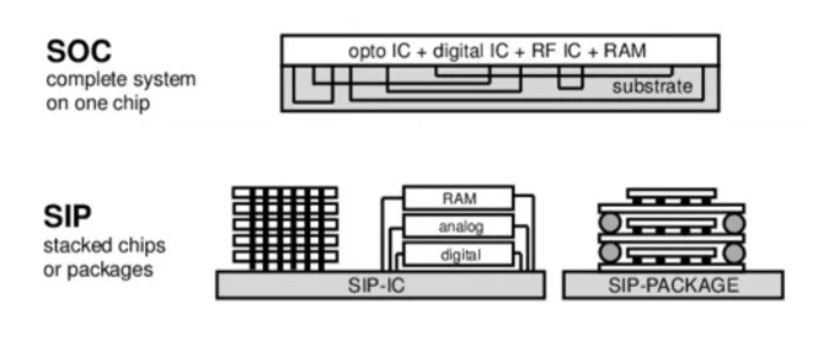

二、SoC與SiP的技術特點與區別

集成方式的不同：

SoC：通過設計，將不同的功能模塊（如CPU、存儲、I/O等）直接設計在同一塊硅片上。所有的模塊共享同一底層工藝和設計邏輯，形成一體化的系統。

SiP：不同功能的芯片可能由不同的工藝制造，然后通過3D封裝技術，在一個封裝模塊中組合在一起，形成一個物理系統。

設計難度與靈活性：

SoC：由于所有模塊都集成在一塊芯片上，所以設計復雜度非常高，尤其是數字、模擬、射頻、存儲等不同模塊的協同設計。這要求工程師具備更深的跨領域設計能力。而且，一旦SoC的某個模塊設計出現問題，整個芯片可能都要重新設計，風險較大。

SiP：相對來說，SiP的設計靈活性更強。不同功能模塊可以單獨設計、驗證后，再統一封裝進一個系統。如果某個模塊出了問題，只需要替換問題模塊，其他部分不受影響。這也使得SiP的開發速度比SoC更快，風險更低。

工藝兼容性與挑戰：

SoC：把數字、模擬、射頻等不同功能集成到一個芯片上，面臨著工藝兼容的巨大挑戰。不同功能模塊需要不同的工藝制造，比如數字電路需要高速低功耗的工藝，而模擬電路可能需要更精確的電壓控制。而在同一塊芯片上兼容這些不同的工藝是極為困難的。

SiP：通過封裝技術，可以將不同工藝下制造的芯片集成在一起，解決了SoC技術的工藝兼容問題。SiP允許多個異構芯片在同一個封裝中協同工作，但封裝技術的精密性要求較高。

研發周期與成本：

SoC：由于SoC需要從頭設計和驗證所有的模塊，設計周期較長。每一個模塊都需要經過嚴格的設計、驗證和測試，整體開發過程可能需要數年時間，成本高昂。但一旦量產，由于高度集成化，單位成本會較低。

SiP：研發周期更短。因為SiP直接使用現成的、經過驗證的功能芯片進行封裝，減少了模塊重新設計的時間。這樣可以更快地推出新產品，同時大幅減少研發成本。

系統性能與體積：

SoC：由于所有模塊都在同一塊芯片上，通信延遲、能量損耗和信號干擾會降到*低，因此在性能和功耗上，SoC有著無可比擬的優勢。其體積*小，非常適用于對性能和功耗要求極高的場景，如智能手機、圖像處理芯片等。

SiP：雖然SiP的集成度不如SoC，但通過多層封裝技術，也能夠將不同芯片緊湊地封裝在一起，在體積上比傳統的多芯片解決方案更小。而且由于模塊之間是物理封裝而不是集成在同一硅片上，性能表現雖然不如SoC，但仍能滿足大部分應用需求。

三、SoC與SiP的應用場景

SoC的應用場景：

SoC通常適用于對體積、功耗和性能要求極高的領域。例如：

智能手機：手機內的處理器（如蘋果的A系列芯片或高通的Snapdragon），通常是高度集成的SoC，里面集成了CPU、GPU、AI處理單元、通信模塊等，既要性能強大又要低功耗。
圖像處理：如數碼相機、無人機中的圖像處理單元，往往需要強大的并行處理能力和低延遲，SoC能夠很好地實現這些需求。
高性能嵌入式系統：SoC特別適用于物聯網設備、可穿戴設備等對能效要求苛刻的小型設備。

SiP的應用場景：

SiP的應用場景則更加廣泛，適用于需要快速開發、且多功能集成的領域，如：

通信設備：如基站、路由器等，SiP能將多個射頻、數字信號處理器集成在一起，加速產品開發周期。
消費電子：如智能手表、藍牙耳機等，這些產品的更新換代速度快，使用SiP技術可以更快地推出新功能的產品。
汽車電子：汽車系統中的控制模塊、雷達等系統，可以利用SiP技術快速整合不同的功能模塊。

四、SoC與SiP的未來發展趨勢

SoC的發展趨勢：SoC將繼續朝著更高集成度和異構集成方向發展，未來可能會更多地涉及到AI處理器、5G通信模塊等功能的整合，推動智能化設備的進一步進化。

SiP的發展趨勢：SiP未來會更加依賴先進封裝技術，例如2.5D、3D封裝技術的進步，將不同工藝、不同功能的芯片更緊密地封裝在一起，以滿足快速迭代的市場需求。

五、總結

SoC更像是打造一座多功能的超級大樓，把所有的功能模塊都集中設計在一起，適合那些對性能、體積、功耗有極高要求的應用。SiP則像是將不同功能的芯片“打包”成一個系統，更注重靈活性和快速開發，特別適合快速更新換代的消費類電子產品。
