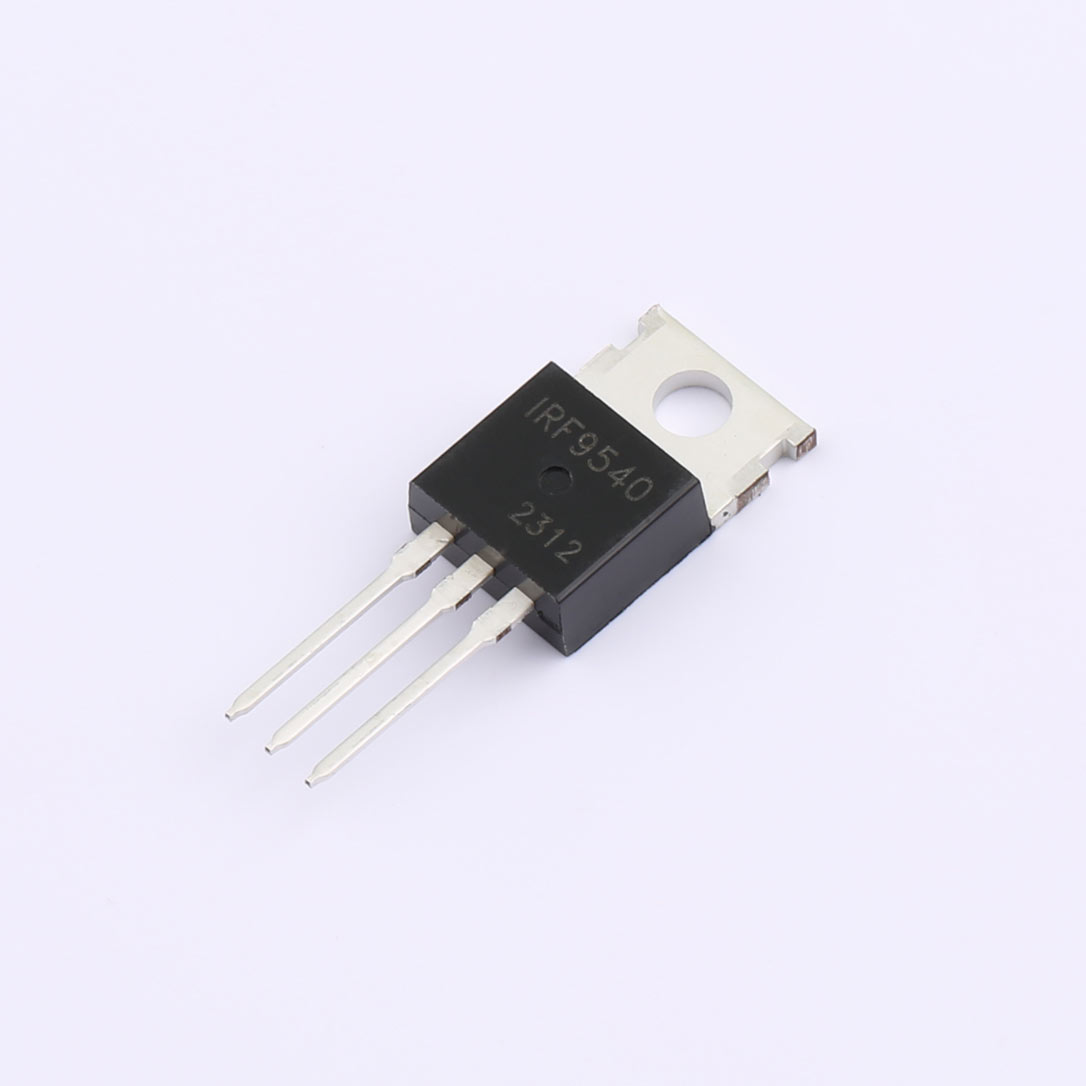

MOS管IRF9540是一款P溝道MOS場效應管，由薩科微Slkor公司生產。其適用于負載開關和放大器等應用，提供高性能的負載開關解決方案。
下載數據手冊 在線咨詢產品名稱：MOS管IRF9540
生產商：薩科微Slkor
產品類型：P溝道
電性能參數：
漏源電壓（Vdss）： -100V
連續漏極電流（Id）： -20A
導通電阻（RDS(on)@Vgs, Id）： 78mΩ @ -10V, -10A
閾值電壓（Vgs(th)@Id）： -1.7V @ -250uA
封裝規格：
封裝類型： TO-220
產品特性與應用：
MOS管IRF9540是一款P溝道MOS場效應管，由薩科微Slkor公司生產。其適用于負載開關和放大器等應用，提供高性能的負載開關解決方案。
主要特性：
高漏源電壓承受能力： 漏源電壓（Vdss）為-100V，適用于負載開關電路設計。
大電流承受能力： 連續漏極電流（Id）為-20A，適用于大電流應用場景。
相對低的導通電阻： 在-10V電壓和-10A電流下，導通電阻為78mΩ，有助于降低功耗和提高效率。
合適的閾值電壓： 閾值電壓（Vgs(th)@Id）為-1.7V @ -250uA，確保穩定的電路控制。
封裝優勢：
TO-220封裝具有*的散熱性能和廣泛的應用領域，適用于一般功率電子設備的設計。
應用領域：
MOS管IRF9540廣泛應用于負載開關、電源放大器和其他需要P溝道MOS管的電子應用。
安全與可靠性：
IRF9540經過嚴格的質量控制和測試，確保在各種工作條件下穩定可靠。請按照產品規格書和應用注意事項正確使用。
散熱設計建議：
由于大電流特性，建議在設計中考慮有效的散熱措施，以確保MOS管工作在合適的溫度范圍內。
總結：
MOS管IRF9540以其高漏源電壓承受能力和大電流承受能力，為負載開關和放大器等電子系統提供了可靠的解決方案。在需要P溝道MOS管的應用場景下，IRF9540是一個值得考慮的選擇。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| IRF9540 TO-220.pdf | IRF9540 TO-220 | - |
支持
如果您需要設計/技術支持，請告知我們并填寫 應答表 我們會盡快回復您。
