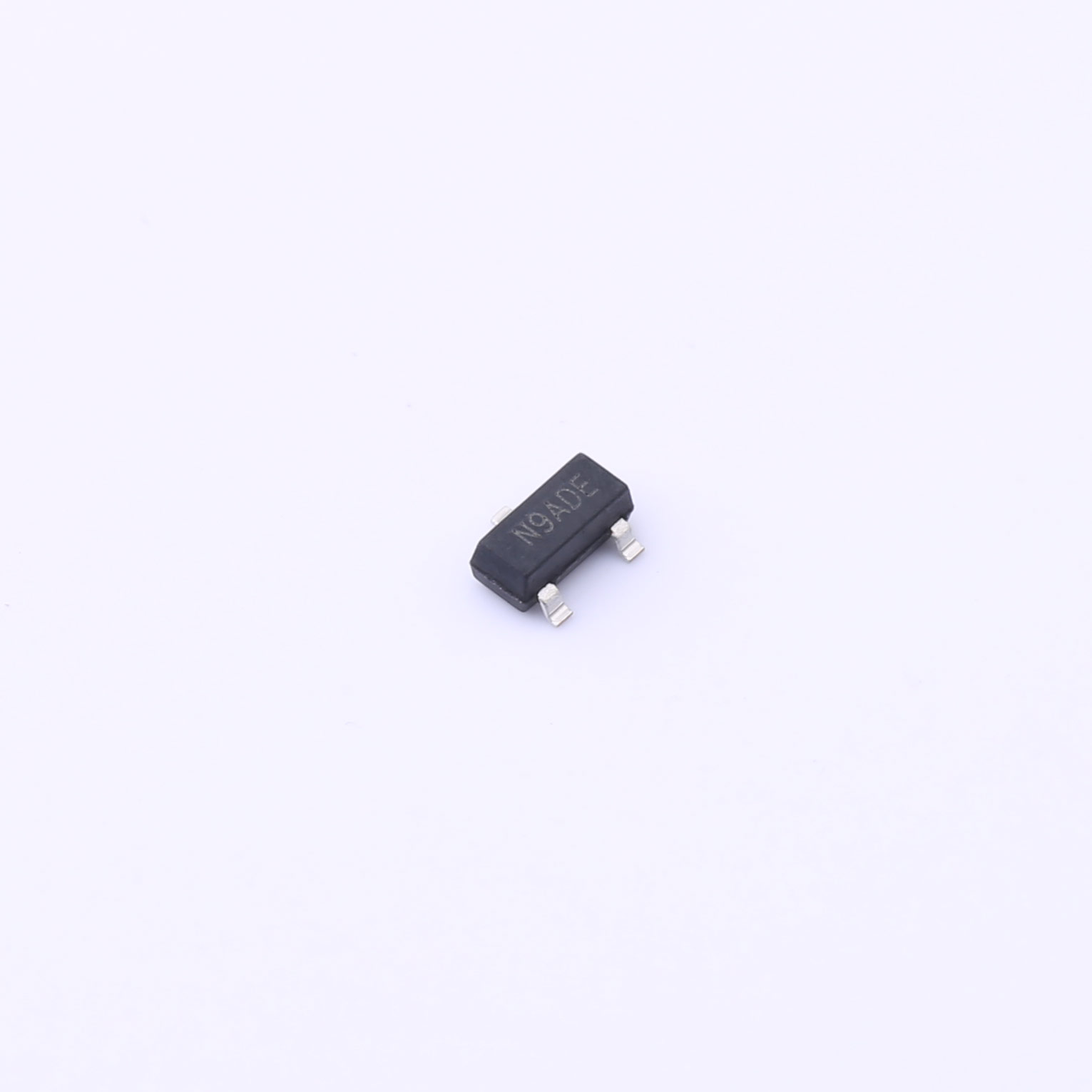

產品名稱：MOS管SL2309A
生產商：薩科微Slkor
產品類型：P溝道
電性能參數：
漏源電壓（Vdss）： -60V
連續漏極電流（Id）： -2.0A
導通電阻（RDS(on)@Vgs, Id）： 158mΩ @ -10V, -2A
閾值電壓（Vgs(th)@Id）： -1.9V @ -250uA
封裝規格：
封裝類型： SOT-23
產品特性與應用：
MOS管SL2309A是一款P溝道MOS場效應管，由薩科微Slkor公司生產。其優越的電性能參數和SOT-23封裝設計使其適用于多種電子應用。
主要特性：
高逆向電壓承受能力： 漏源電壓（Vdss）為-60V，適用于對逆向電壓要求較高的電路設計。
適用于小功率應用： 連續漏極電流（Id）可達-2.0A，適用于小功率應用場景。
相對較高的導通電阻： 在-10V電壓和-2A電流下，導通電阻為158mΩ，適用于一些對電阻要求較為寬松的場景。
相對較低的閾值電壓： 閾值電壓（Vgs(th)@Id）為-1.9V @ -250uA，有助于確保精確的電路控制。
封裝優勢：
SOT-23封裝提供了緊湊的外形，方便PCB板上的布局，并適用于空間受限的設計。三引腳設計使得它易于集成到各種電子設備中。
應用領域：
MOS管SL2309A適用于多種小功率電源管理和開關電路應用，包括但不限于：
小功率逆變器： 用于小型逆變器和電源管理應用。
電源開關： 適用于對逆向電壓要求較高的電源開關電路。
電源保護電路： 由于其逆向電壓承受能力，可用于電源保護電路。
安全與可靠性：
MOS管SL2309A經過嚴格的質量控制和測試，確保在各種工作條件下穩定可靠。請按照產品規格書和應用注意事項正確使用。
總結：
MOS管SL2309A以其*的電性能和適用于小功率應用的SOT-23封裝設計，為各種電源管理和開關電路提供了可靠的解決方案。在需要逆向電壓承受能力且功率較小的場景下，SL2309A是一個值得考慮的選擇。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| SL2309A SOT-23.pdf | SL2309A SOT-23 | - |
